BBO晶体案例(三) – 4*4*20 mm

要求

产品	规格/mm
BBO	4*4*20 mm

工艺指标

• 尺寸：4*4*20mm, z-cut
• AR/AR@1030nm,R<0,1%
• X 面上的电极（带有 Au/Cr 电极。）
• 末端 0/0 度
• 电极之间的长度：4.0 +0.0/-0.2 mm
• 磨边之间的长度：4.0 +/-0.1 mm
• 长度公差：+0.5/-0.2mm
• 方向公差：+/-30 arcmin
• 表面质量：10-5 s/d
• 表面平整度：L/8@633nm
• 波前畸变：>L/8@633nm
• 平行度：> 30 弧秒
• 垂直度：>10 arcmin
• 无电压对比度：>1:1000
• 4*4 mm 两面镀膜：AR<0.1% @1030nm
• 两个 X 4*20mm 面上的电极,电极尽可能靠近 4 mm 边, 不超过0.5mm
• 倒角上没有金
• 损伤阈值：>7J/cm²@1064nm, 10ns,10HZ

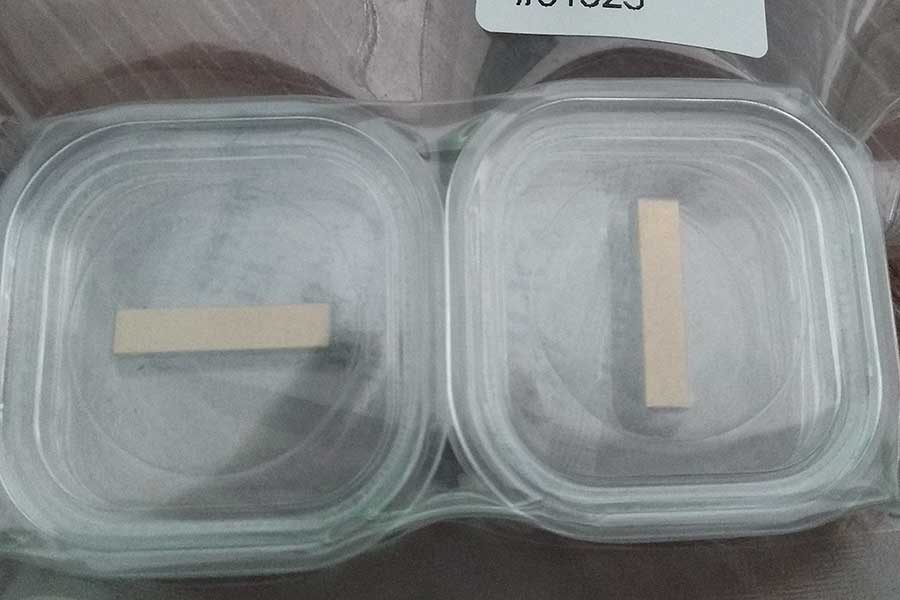

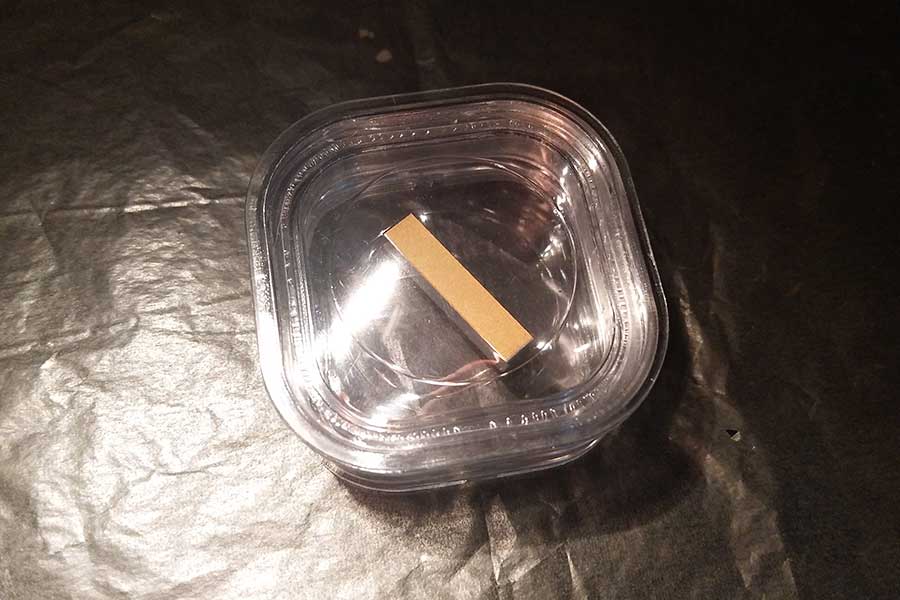

发货图片
