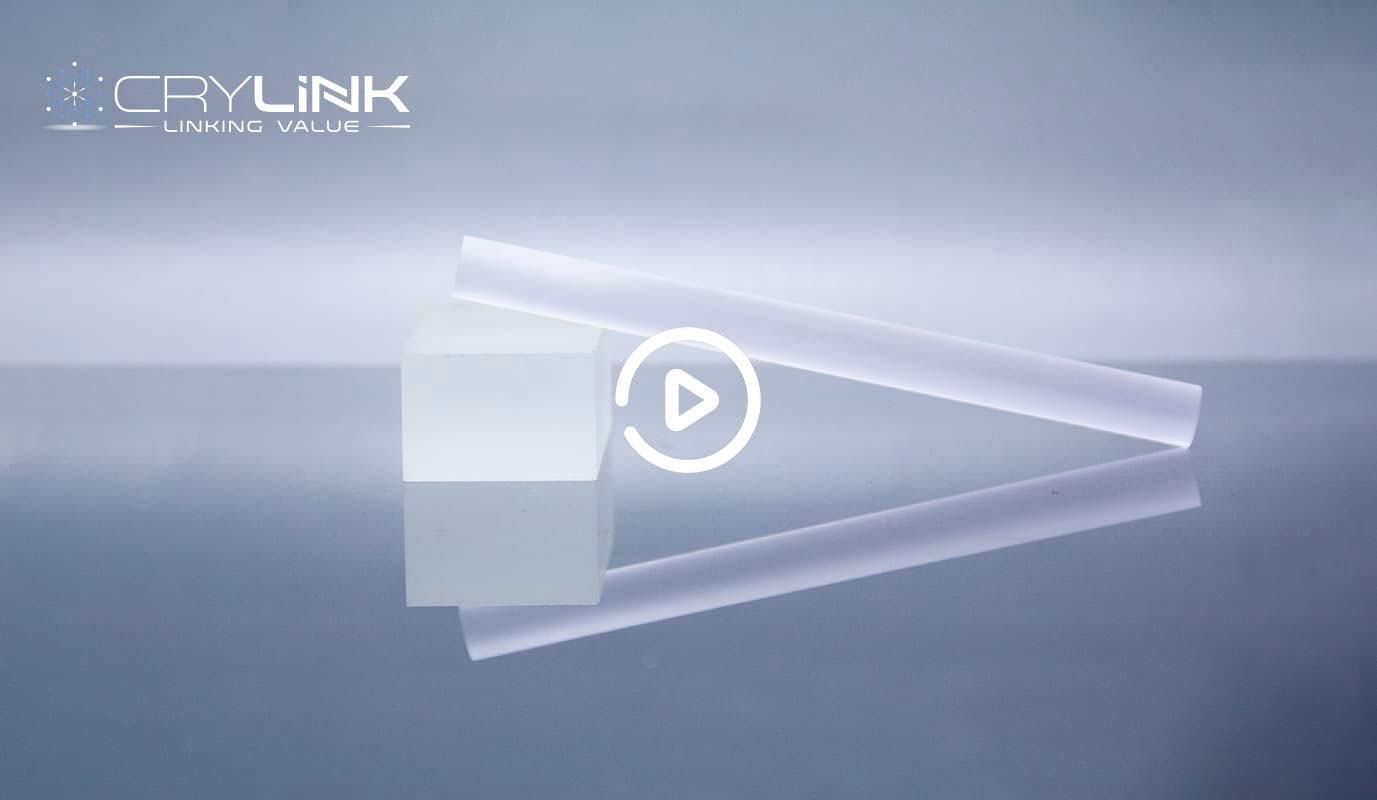

Nd:YAG 激光晶体-南京光宝-CRYLINK

Nd:YAG是在YAG晶体中掺入Nd离子得到的成熟的激光晶体之一。Nd:YAG激光晶体的吸收带宽分别为730-760nm和790-820nm，通常采用闪光灯或半导体激光器泵浦。典型的激光发射峰值为1064nm，通过一些措施也可以发射946nm、1120nm、1320nm和1440nm的激光，通过调Q和锁模分别获得不同波长（532nm、266nm、213nm等）和脉冲宽度（10-25ns）的激光，在生物物理、医学、军事、机械、科研和建筑等领域中有着巨大的应用。一般来说，脉冲激光采用高浓度掺杂晶体，连续波输出采用低浓度掺杂晶体。

工业用Nd:YAG激光器
。Nd:YAG的吸收取决于带宽。通常用闪光管或激光二极管来实现。它非常有效，并且可以永远提供高质量的结果。它很容易适应取决于研究模型的庞大应用。最常见的是带有脉冲效应的深度晶体。当然，它集中于分别与生物物理学等一起发展。它通常是由对工业用途具有高范围影响的发射峰制成的。
Nd:YAG晶体通常泵浦很多激光发射峰，并具有锁定模式。对于闪光管或激光二极管，它分别具有重要的配置。因此，它对于找出脉宽以及其他脉宽都起着有效的作用。低浓度掺杂的晶体。通常，它基本上是在具有不同波长的激光器上捕获的。它获得了最新技术所证明的系数。通过发现机械和物理特性，可以很好地适应它们。通过提供出色的光源，它具有很宽的吸收带宽。具有高增益系数的低持久阈值是通过光源访问的。

参数

材料规格

钕浓度公差（atm％）	0.1- 2.5(+/-0.1)atm%
取向	[001] or [110] or [111] <±0.5°
平行性	10〞
垂直性	5ˊ
表面质量	10-5(MIL-O-13830A)
波前失真	λ/4@632 nm
表面平整度	λ/8@632 nm
通光孔径	>95 %
倒角	<0.2×45°
长度公差	+0.5/-0mm
厚度/直径公差	±0.05 mm
最大尺寸	dia (3~12.7)×(3~150) mm
损坏阈值	>750 MW/cm²@1064 nm 10 ns 10 Hz
消光比	>30 dB(取决于实际尺寸)
精密研磨	400 grit

物理和化学特性

晶体结构	立方 – la3d
晶格常数	12.01 Å
密度	4.56 g/cm³
熔点	1950 °C
导热系数/（W·m-1·K-1 @ 25°C）	0.14 W
比热/（J·g-1·K-1）	0.59
断裂应力	1.3-2.6*10³ kg/cm²
热膨胀率/（10-6·K-1 @ 25°C）	[100] 取向–8.2
	[110] 取向–7.7
	[111] 取向–7.8
硬度（莫氏）	8.5
杨氏模量/ GPa	317
剪切模量/ Gpa	54.66
消光比	25 dB
泊松比	0.25

光学和光谱性质

激光跃迁	⁴F_3/2→> ⁴I_11/2
光子能量	1.86×10^-19J
激光跃迁波长，λl（nm）	1064
泵浦跃迁波长，λp（nm）	808
泵浦跃迁带宽，Δλp（nm）	<4
激光跃迁带宽，Δλl（nm）	~0.6
泵过渡峰截面，σp（E-20 cm2）	6.7
激光跃迁峰截面，σl（E-20 cm2）	28
泵过渡饱和强度φp（kW / cm2）	12
激光跃迁饱和强度φl（kW / cm2）	2.6
激光跃迁饱和通量Γl，sat（J / cm2）	0.6
最小泵浦强度Imin（kW / cm2）	~0
上部激光管寿命，τ（毫秒）	0.26
量子缺陷分数	0.24
分数热产生	0.37
折光率	1.8197 @1.064 µm
荧光寿命	230 µs
