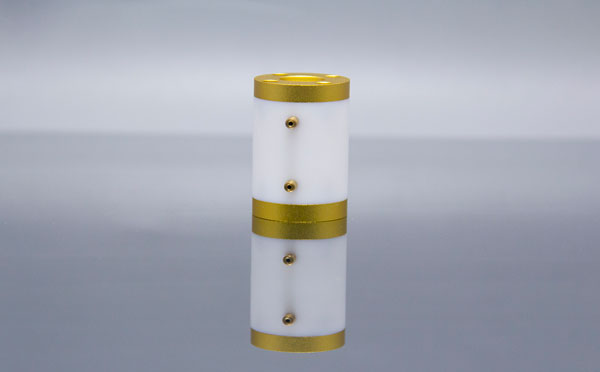

在电光调制中，基于普克尔效应制作的普克尔盒是常用的电光调制常用器件，通过对电光晶体施加电场控制，从而改变电光晶体一定方向的折射率，使得电光调制器普克尔盒可以作为一个可变半波片工作，从而实现偏振态改变。光宝光电提供不同通光孔径和长度的BBO普克尔盒，适应不同的使用环境。
(1)发散光束在双折射晶体中的传播
基于双折射晶体的各向异性特点，发散光束在其中传播时所经历的相位变化具有角对称的特性，若在其后放置一个偏振片，在多角度上会形成干涉条纹。此过程中，尤需注意两个特殊方向，晶体的o轴和e轴，这两个方向上传播的光束偏振不发生改变，最终光斑的分布为典型的Isogyre形状。
(2)调Q激光器中的普克尔盒调节
在安装调Q激光器中普克尔盒的时候，首先保证光束尽量通过普克尔盒的中心，避免切光。其次，使用一台He-Ne激光器或LD光源通过一张镜头纸得到一个发散的光束，调节完成普克尔的姿态后，切记将外加的激光光源移除或遮挡，然后取出外加的镜头纸和偏振片。激光器运行以后，可进一步调节普克尔盒的姿态，以保证调Q电压零施加状态下，腔内无激光产生，可通过调节普克尔盒的电压和时间延时来优化输出激光能量和脉冲形状。
(3)脉冲选择器中的普克尔盒调节
脉冲选择器中的普克尔盒姿态调节方法和上述方法完全一致，可使用实际工作激光器，无需借助外在光源。因已具备两片正交偏振元件，所以只需外加一片镜头纸即可。
由于其具有低振铃效应和高损伤阈值的特点，光宝光电的BBO普克尔盒使用频率最大可达1MHz，采用镀有高品质AR膜的保护性窗片，在保证高透过率的同时延长器件的使用寿命，我们期待和您的真诚合作，电话：025-68790685。
