光宝光电带您了解普克尔盒的使用办法

通过外加电场，使原本各向同性表现出各向异性，从未产生双折射的现象，而本来具有双折射性质的晶体，它的双折射性质也会发生变化，这一现象称为电光效应。而普克尔盒就是基于电光效应的电光调制器件，下来光宝光电和您好好聊下关于普克尔盒的使用办法详细介绍：

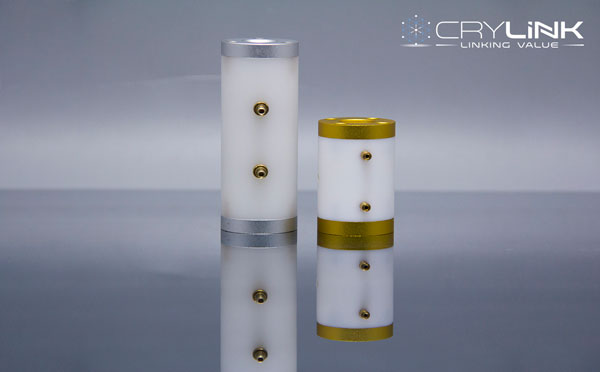

　普克尔盒的特点和应用

南京光宝光电提供的普克尔盒具有光学均匀性优秀、消光比高、透过率高和损伤阈值高等特点，可应用于电光Q开关、再生放大、脉冲选择、腔倒空、高频电光开关、斩波器、光功率稳定等领域之中。

普克尔盒的使用方法

使用步骤：

普克尔盒驱动器有两种模式：常规控制模式和模拟电压控制模式。

常规控制模式

1. 连接普克尔盒、普克尔盒驱动器和外部信号触发器;

2. 拨动模式切换开关2至右侧;

3. 连接驱动器电源;

4. 通过外部触发信号接口6输入外部触发信号，驱动器开始输出高压脉冲;

5. 旋转高压调节接口3改变输出高压，可以改变普克尔盒的状态，可通过控制接口1的PIN6监测高压;

6. 移除电源适配器即可关闭驱动* 驱动器上电启动即产生高压，请注意安全;

      模拟电压控制模式

1. 连接普克尔盒、普克尔盒驱动器和外部信号触发器;

2. 拨动模式切换开关至左侧;

3. 连接驱动器电源;

4. 改变输入至控制接口1的PIN1的电压，预调节高压输出幅值，可通过控制接口1的PIN6监测高压;

5. 向控制接口1的PIN4输入+5V电压，开启高压输出;

6. 通过外部触发信号接口6输入外部触发信号，驱动器开始输出高压脉冲;

7. 移除电源适配器即可关闭驱动;

注：驱动器上电启动即产生高压，请注意安全;建议使用+5V交流电压。

以上就是光宝光电为您分享普克尔盒的使用方法，在使用普克尔盒时，请认真阅读使用步骤，并按照使用步骤进行使用;确保先开启供电电源，再输入触发信号，如果您想要了解更多关于普克尔盒的相关内容，随时致电：025-68790685。
